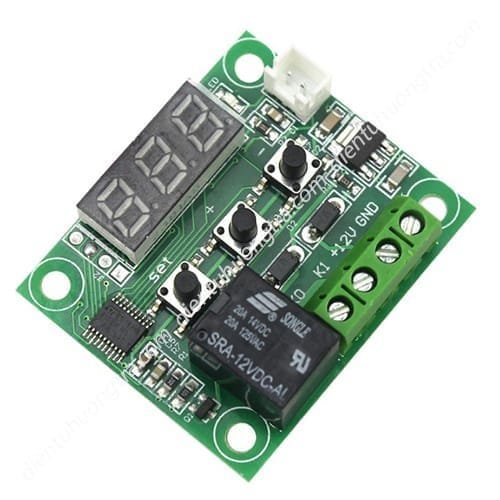

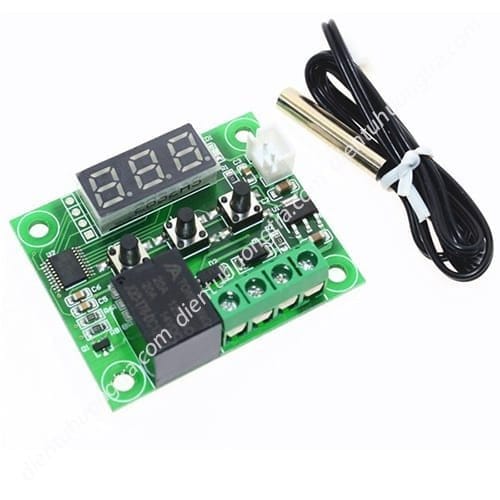

Mạch Điều Khiển Nhiệt Độ Relay XH-W1209

Thông Tin Sản Phẩm:

• Mạch Điều Khiển Nhiệt Độ Relay XH-W1209 12VDC là module cảm biến nhiệt độ relay có hiển thị LED 7 đoạn. Đặc biệt với cảm biến nhiệt độ relay này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ  để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như: Máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động v.v…

• Hướng dẫn sử dụng:
  • Từ màn hình chính, nhấn nhanh nút SET để chọn nhiệt độ cài đặt (mặc định là 50) → nhấn (+), (–) để thay đổi giá trị → nhấn SET để lưu giá trị và thoát ra. Để vào chế độ cài đặt, nhấn giữ nút SET khoảng 3s để vào cài đặt như bảng dưới.
  • Nhấn dấu (+) hoặc (–) để thay đổi chức năng (CODE) → Nhấn nút SET 1 lần để chọn chức năng đó → Sau đó nhấn  (+) hoặc (–) để cài đặt giá trị → nhấn SET để quay lại. Sau khi cài đặt xong, nhấn giữ nút SET khoảng 3s, hoặc không có thao tác nào trong 10s để lưu và thoát ra.

• • Khôi phục cài đặt gốc: ngoài chế độ P8 có thể nhấn đồng thời 2 nút “+” và “-” sau đó cấp nguồn cho mạch.
• Các ký hiệu hiển thị trên module:
  • Hiển thị 888: Là do chưa kết nối cảm biến với module
  • Hiển thị HHH: Là nhiệt độ cao vượt phạm vi đo, module sẽ ngắt relay
  • Hiển thị LLL: Là nhiệt độ thấp hơn phạm vi đo, module sẽ ngắt relay
  • Hiển thị —: Để cảnh báo nhiệt độ cao module sẽ ngắt relay cho đến khi nhiệt độ xuống mức cài đặt sẽ hiển thị nhiệt độ bình thường

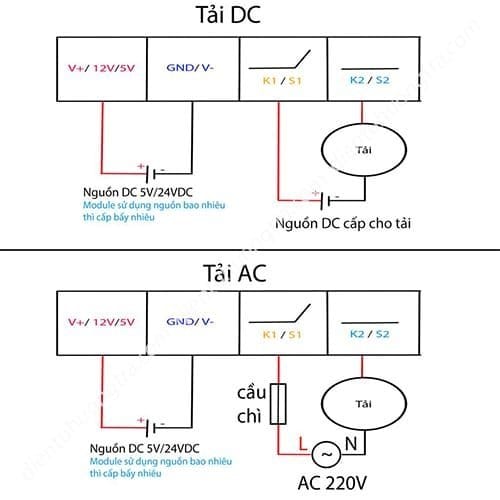

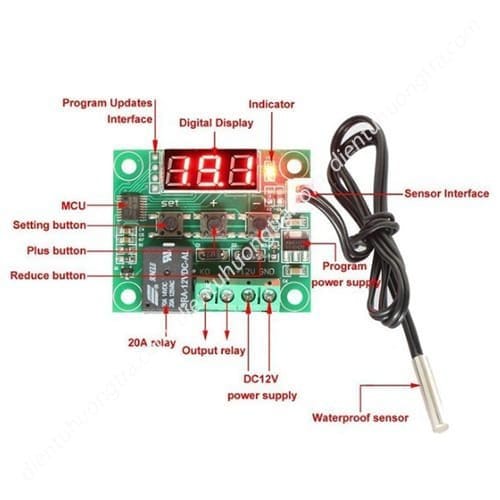

• Sơ đồ kết nối Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 12V

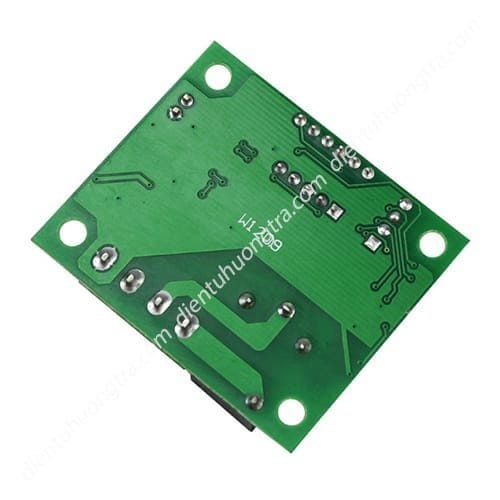

Thông Số Kỹ Thuật:

• Model/Mã SP: MDNB1209
• Thương Hiệu: No Brand
• Xuất xứ: China
• Điện áp: 12VDC
• Dòng tiêu thụ: ~ 60mA
• Đầu dò: nhiệt điện trở 10k chống nước
• Tầm đo nhiệt: -50 độ ~ 110 độ C
• Độ chính xác: 0.1 độ
• Hiển thị nhiệt độ bằng led 7 đoạn
• Có led báo nguồn
• Cài đặt nhiệt độ đóng relay bằng nút nhấn
• Thông số relay: Tiếp điểm thường hở, Dòng tải tối đa 10A
• Kích thước: 40 x 49mm
